Портативная водно-химическая экспресс-лаборатория котловая ВХЭЛ-1
Лаборатория предназначена для выполнения химических анализов в пресной технической (котловой, питательной) воды, используемой в энергетических установках.
Водно-химическая экспресс-лаборатория ВХЭЛ является простым и универсальным средством, позволяющим обеспечить проведение экспрессного водно-химического контроля в производственных условиях, при отсутствии стационарной химической лаборатории. Может применяться также при контроле качества воды хозяйственно-питьевого водоснабжения. Работать с лабораторией ВХЭЛ могут инженерно-технические работники, младший обслуживающий персонал (механики, техники, лаборанты), а также учащиеся групп профессионального обучения при условии ознакомления их с выполняемыми операциями и правилами безопасной работы.
ВХЭЛ разработана на основе действующих руководящих документов по водно-химическому контролю на энергетических установках и принятых в отрасли методов анализа:
- РД 24.032.01-91. Методические указания. Нормы качества питательной воды и пара, организация водно-химического режима и химического контроля паровых стационарных котлов-утилизаторов и энерготехнических котлов.
- РД 24.031.120-91. Нормы качества сетевой и подпиточной воды водогрейных котлов, организация водно-химического режима и химического контроля.
- РД 10-179-98. Методические указания по разработке инструкций и режимных карт по эксплуатации установок докотловой обработки воды и по ведению водно-химического режима и водогрейных котлов.
- РД 10-165-97. Методические указания по надзору за водно-химическим режимом паровых и водогрейных котлов.
Определяемые показатели и характеристики методов определения
Сокращения в таблице: ВК – визуально-колориметрический; КМ – кондуктометрический;
ТМ – титриметрический; ТК – тест-комплект, ФМ – фотометрический.
Наименование показателя |
Диапазон |
Метод анализа |
Объем |
Наименование модуля / (наименование изделия, включающего данный модуль) |
Аммиак |
0,2-2,5 мг/кг 0,5-3,0 мг/кг |
ТМ, с соляной кислотой ВК, по Несслеру |
100 10 |
ТК «Аммиак КВ» / (ВХЭЛ-3) |
Водородный показатель (рН) |
4,5–11,0 ед. рН (±0,5 ед. рН) |
ВК, с универсальным индикатором |
5 |
Ящик навесной / (ВХЭЛ-1, ВХЭЛ-2, ВХЭЛ-3) |
Железо общее, мкг/л |
100–4000 мкг/кг 100–2000 мкг/кг |
ВК, сульфосалициловый ФМ, сульфосалициловый |
50 50 |
Ящик навесной / (ВХЭЛ-1, ВХЭЛ-2, ВХЭЛ-3) |
Жёсткость общая,°Ж |
0,001-0,020 °Ж (ммоль/кг экв.) 0,02–2,00 °Ж (ммоль/кг экв.) |
ВК, с индикатором/ буфер. раствором ТМ, с трилоном Б |
10 100 |
Ящик навесной / (ВХЭЛ-1, ВХЭЛ-2, ВХЭЛ-3) |
Кислород |
10–100 мкг/кг |
ВК, с индигокармином |
150–250 |
Ящик навесной / (ВХЭЛ-1, ВХЭЛ-2, ВХЭЛ-3) |
Кремниевая кислота |
0,4-4,0 мг/кг 0,1-2,0 мг/кг |
ВК, с молибдатом аммония ФМ, с молибдатом аммония |
10 10 |
ТК «Кремниевая кислота КВ» / (ВХЭЛ-3) |
Нитраты |
5–90 мг/кг |
ВК, с реактивом Грисса |
3 |
Ящик навесной / (ВХЭЛ-1, ВХЭЛ-2, ВХЭЛ-3) |
Нитриты |
0,02-2,00 мг/л 0,04-2,00 мг/л |
ВК, с реактивом Грисса ФМ, с реактивом Грисса |
5 5 |
ТК «Нитриты» / (ВХЭЛ-3) |
Прозрачность |
1–60 см |
Визуальный, по шрифту |
300–350 |
ТК «Мутность/прозрач- ность» / (ВХЭЛ-1,ВХЭЛ-2,ВХЭЛ-3) |
Удельная электри-ческая проводимость и солесодержание (по NaCl) |
0,01–199999,00 мкСм/см |
КМ |
40 |
Кондуктометр / (ВХЭЛ-2,ВХЭЛ-3) |
Фосфаты |
2–100 мг/кг |
ТМ, с молибдатом аммония |
5 |
ТК «Фосфаты КВ» / (ВХЭЛ-1, ВХЭЛ-2, ВХЭЛ- 3) |
Хлориды |
1–1200 мг/кг |
ТМ, аргентометрический |
25–500 |
Ящик навесной / (ВХЭЛ-1, ВХЭЛ-2, ВХЭЛ-3) |
Щёлочность общая |
0,1–5,0 ммоль/кг экв. |
ТМ, титрование НСl |
25–100 |
Ящик навесной / (ВХЭЛ-1, ВХЭЛ-2, ВХЭЛ-3) |
Примечание: карбонатную жёсткость и карбонатную щёлочность определяют расчётным методом на основании значений концентраций контролируемых показателей (жёсткость общая, щёлочность общая), уже известных по результатам выполненных определений.
Общая масса ВХЭЛ в базовом варианте – не более 25 кг.
Ресурс ВХЭЛ – не менее 100 анализов воды по каждому из определяемых показателей.

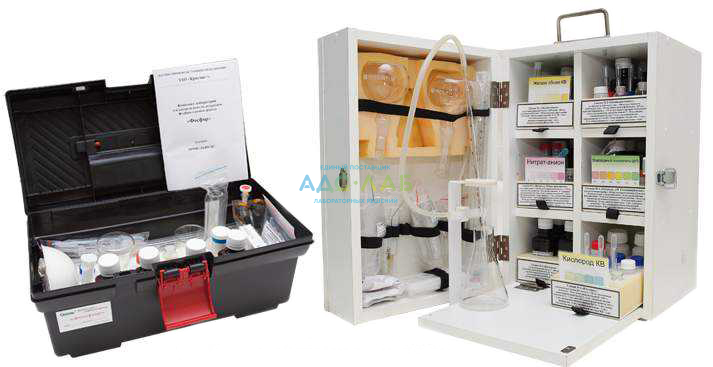

Комплектующие ВХЭЛ склянки с реактивами и растворами, посуда, принадлежности, и другие средства оснащения уложены в 2 ящика, имеющие жесткие корпуса и оборудованные замками – застежками и ручками для переноски.
Навесной ящик № 1 («большой», 250 x 330 x 400 мм) имеет раскрывающуюся к оператору дверцу и откидную полку-столик для размещения склянок и принадлежностей при анализе.
Аналитическая посуда частично расположена на внутренней стороне откидной дверцы.
Укладка ящика №1 выполнена по секционному принципу и включает 6 выдвижных секций-полок.
Секции извлекаются оператором из ящика и могут располагаться на откидной крышке.
Ящик №1 снабжен комплектом крепежа для подвешивания на стенке, а также съемным штативом, который устанавливается в рабочем положении вертикально.
Штатив служит для размещения пипеток и удобного их использования при заполнении растворами и титровании.
Ящик № 2 (тест-комплект «Фосфаты КВ») («малый», 200 x 200 x 400 мм) содержит посуду и оборудование для выполнения анализа котловой воды на содержание фосфатов.
Ящик №2 также снабжен съемным штативом.
Комплектность и модификации ВХЭЛ
Наименование модификации |
Состав |
Количество мест |
Масса в упаковке, кг, не более |
ВХЭЛ-1 |
Навесной ящик, ТК «Мутность/прозрачность», ТК «Фосфаты КВ», редуктор-бюретка |
4 |
25 |
ВХЭЛ-2 |
ВХЭЛ-1, кондуктометр «Эксперт-002-2-6н» |
5 |
30 |
ВХЭЛ-3 |
ВХЭЛ-1, кондуктометр «Эксперт-002-2-6н», ТК «Аммиак КВ», ТК «Кремниевая кислота КВ», ТК «Нитриты» |
8 |
36 |
Дополнительная комплектация |
|||
- |
Набор для приготовления очищенной воды |
2 |
- |
- |
Набор для отбора и переноски проб при анализе котловой воды |
1 |
- |
- |
Тест-комплекты для анализа котловой воды |
По запросу |
- |
Состав ВХЭЛ
- Готовые к применению реактивы и растворы (Индикаторы, реагенты, буферные смеси, соли, капсулированные химикаты и др.)
- Средства дозировки реагентов и растворов (Колбы мерные, мерные склянки, пипетки мерные и капельные, цилиндр мерный, шприц-дозатор и др.)
- Материалы (Бумага индикаторная и фильтровальная).
- Посуда стеклянная (Колбы конические, склянки БПК, пробирки, стаканчики и др.)
- Принадлежности (Стойка-штатив, трубка гибкая, шпатель).
- Средства индивидуальной защиты (Очки защитные, перчатки защитные).
- Контрольные шкалы образцов окраски для визуального колориметрирования («Нитраты», «рН», «железо КВ», «Кислород КВ»).
- Документация (Иллюстрированное руководство по применению с подробными описаниями методик выполнения анализов).
Технические характеристики (рабочие параметры применения ВХЭЛ)
- температура окружающего воздуха – от 10 до 35 0С,
- относительная влажность окружающего воздуха и атмосферное давление – не регламентируются.
- ресурс экспресс-лаборатории – не менее 100 определений по каждому из показателей.
- ресурс ВХЭЛ восполняется комплектом пополнения расходуемых материалов (КП ВХЭЛ).
- срок годности ВХЭЛ – 1 год при соблюдении правил транспортирования, условий и сроков хранения растворов и реактивов.
- при истечении срока годности эксплуатация ВХЭЛ может осуществляться с использованием комплекта пополнения КП ВХЭЛ.
ВХЭЛ-1 не содержит сильнодействующих и ядовитых химикатов.
Наименование модуля |
Габаритный размер, мм |
Масса не более, кг |
Ящик навесной |
310×370×480 |
21 |
Тест-комплект «Фосфаты КВ» |
450×255×270 |
3,5 |
Тест-комплект «Мутность/прозрачность» |
50×50×650 |
0,5 |
Бюретка-редуктор |
50×50×650 |
0,5 |
Тест-комплект «Аммиак КВ» |
450×255×270 |
3,5 |
Тест-комплект «Кремниевая кислота КВ» |
320×170×130 |
2 |
Тест-комплект «Нитриты» |
180×80×80 |
0,5 |
Кондуктометр «Эксперт-002-2-6н» |
250×350×100 |
5 |
Набор для приготовления очищенной воды: – основной контейнер – колонка ионообменная |
450×255×270 1000×100×100 |
4,0 |
Набор для отбора и переноски проб при анализе котловой воды |
550×295×310 |
3,5 |
