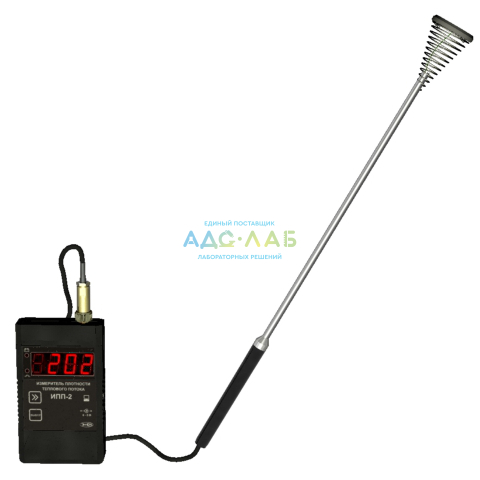

Измеритель плотности тепловых потоков ИПП-2
Переносной измеритель ИПП-2 предназначен для контроля по ГОСТ 25380-92 плотности потоков, проходящих через однослойные и многослойные ограждающие конструкции зданий и сооружений, через облицовку и теплоизоляцию энергообъектов при экспериментальном исследовании и в условиях эксплуатации.
Переносной измеритель плотности теплового потока ИПП-2 НЕ ВНЕСЕН в Государственном реестре средств измерений РФ.
Область применения измерителя плотности теплового потока ИПП-2 - может применяться в промышленности, энергетике и других отраслях хозяйства.
Достоинства измерителя плотности теплового потока ИПП-2:
-
интерфейс RS-232;
-
возможность регистрации данных;
-
возможность попеременного подключения к одному прибору до восьми различных зондов тепловых потоков.
Технические характеристики измерителя плотности теплового потока ИПП-2
Характеристики ИПП-2 | Значения |
Модификация зондов для измерения плотности теплового потока: - ПТП-0,25П, ПТП-0,5П, ПТП-2,0П, ПТП-9,9П - ПТП-0,25, ПТП-0,5, ПТП-2,0, ПТП-9,9 |
зонды прижимного типа, с пружиной зонды в виде таблетки, без пружины |
Диапазон измерения плотности теплового потока, Вт/м2: - зонды ПТП-0,25, ПТП-0,25П - зонды ПТП-0,5, ПТП-0,5П - зонды ПТП-2,0, ПТП-2,0П - зонды ПТП-9,9, ПТП-9,9П |
от 10 до 250 от 10 до 500 от 10 до 2000 от 10 до 9999 |
Приведенная погрешность измерения плотности теплового потока при 20°С, %, не более |
5 |
Разрешающая способность измерения плотности теплового потока, Вт/м 2 | 1,0 |
Модификация зондов для измерения температуры потока: - ТПП-D-L, ТХА-D-L - ТХАП-D-L - ТXA-A-D-LЦ, ТXK-A-D-LЦ - ТХК-А-D-L, ТХА-А-D-L |
погружные зонды для измерения температуры зонды для измерения температуры поверхности зонды для измерения температуры цилиндрической поверхности зонды измерения температуры штыревого типа |
Диапазон измерения температуры потока, °С: - зонды ТХК-A-D-L, ТХA-D-L, ТXK-A-D-LЦ, ТХAП-D-L - зонды ТХA-A-D-L, ТXA-A-D-LЦ - зонд ТПП-D-L |
от -40 до +250 от -40 до +450 от -50 до +150 |
Разрешающая способность измерения температуры, °С | 0,1 |
Индикация ИПП-2 | цифровая, световая, звуковая |
Объем встроенной памяти | 10000 измерений |
Напряжение питания измерителя ИПП-2 |
2,2 - 2,8 В, от 2-х аккумуляторов типа AAA (750 мАч) |
Потребляемая мощность, мВт, не более: - в режиме индикации - в спящем режиме (режим "SLEEP") - во время зарядки |
200 10 2000 |
Время непрерывной работы при питании от батареек, часов (не менее): - в режиме индикации - в спящем режиме (режим "SLEEP") |
12 200 |
Время заряда аккумуляторов, ч, не более |
4 |
Интерфейс связи с компьютером | RS-232 |
Длина линии связи по RS-232, м, не более | 15 |
Схема подключения температурного зонда | четырехпроводная |
Максимальная длина соединительного кабеля температурного зонда, м | 100 |
Максимальная длина соединительного кабеля зонда плотности теплового потока, м | 20 |
Габаритные размеры измерителя плотности теплового потока, мм, не более |
130х70х25 |
Масса измерителя ИПП-2, кг, не более |
0,2 |
Температура транспортирования ИПП-2 | от -50 до +50°С |
Гарантийный срок эксплуатации измерителя плотности теплового потока, мес. | 12 |
Средний срок службы измерителя, лет | 5 |
Условия эксплуатации измерителя плотности теплового потока ИПП-2 | |
Температура окружающего воздуха |
от -20 до +50°С |
Относительная влажность воздуха | от 10 до 95% (без конденсации влаги) |
Атмосферное давление | от 84 до 106 кПа |
Устройство и принцип работы измерителя плотности теплового потока ИПП-2
Конструктивно ИПП-2 выполняется в пластмассовом корпусе. На передней панели измерителя располагаются четырехразрядный светодиодный индикатор, кнопки управления; на боковой поверхности располагаются разъемы для подключения прибора к компьютеру и сетевого адаптера. На верхней панели расположен разъем для подключения первичного преобразователя.
Внешний вид измерителя плотности теплового потока ИПП-2
1 - cветодиодная индикация состояния аккумулятора, 2 - светодиодная индикация нарушения порогов, 3 - индикатор значений измерения, 4 - разъем для подключения зонда измерения, 5 - кнопка ">>", 6 - кнопка "Выбор", 7 - разъем для подключения к компьютеру, 8 - разъем для подключения сетевого адаптера.
Принцип работы
Принцип действия измерителя плотности теплового потока ИПП-2 основан на измерении перепада температур на "вспомогательной стенке". Величина температурного перепада пропорциональна плотности теплового потока. Измерение температурного перепада осуществляется с помощью ленточной термопары, расположенной внутри пластинки зонда, выступающей в роли "вспомогательной стенки".
Индикация измерений и режимов работы прибора
Измеритель ИПП-2 осуществляет опрос измерительного зонда, выполняет расчет плотности теплового потока и индицирует ее значение на светодиодном индикаторе. Интервал опроса зонда составляет около одной секунды.
Регистрация измерений
При необходимости использовать в приборе функцию регистратора следует приобретать его в комплекте с программным обеспечением для компьютера. Данные, полученные от измерительного зонда, записываются в энергонезависимую память блока с определенным периодом. Настройка периода, считывание и просмотр данных осуществляется с помощью программного обеспечения.
Интерфейс связи
С помощью цифрового интерфейса из прибора могут быть считаны текущие значения измерения температуры, накопленные данные измерений, изменены настройки прибора. Измерительный блок ИПП-2 может работать с компьютером или иными контроллерами по цифровому интерфейсу RS-232. Скорость обмена по интерфейсу RS-232 настраивается пользователем в пределах от 1200 до 9600 бит/с.
Настройка порогов
В приборе возможно настроить пороги срабатывания сигнализации по температуре. Пороги - это верхняя или нижняя границы допустимого изменения соответствующей величины. При превышении измеряемого параметра верхнего порогового значения или снижении ниже нижнего порогового значения прибор обнаруживает это событие и отображает его на индикаторе миганием текущей измеряемой величины. При соответствующей настройке прибора нарушение порогов сопровождается звуковым сигналом.
Зонд измерения плотности теплового потока ПТП-ХХП прижимного типа с пружиной
Зонд теплового потока предназначен для проведения измерений поверхностной плотности теплового потока по ГОСТ 25380-92.
Зонд теплового потока прижимного типа с пружиной ПТП-ХХП выпускается в следующих модификациях (в зависимости от диапазона измерения плотности теплового потока):
- ПТП-0,25П: от 10 до 250 Вт/м2;
- ПТП-0,5П: от 10 до 500 Вт/м2;
- ПТП-2,0П: от 10 до 2000 Вт/м2;
- ПТП-9,9П: от 10 до 9999 Вт/м2.
Коэффициент эффективной теплопроводности K: 0,5 Вт/м.
Температура измеряемой поверхности: от -60 до +80°C.
Диаметр измерительной части зонда, не более: 40 мм .
Толщина измерительной части зонда (не более) : 2 мм.
Зонд измерения плотности теплового потока ПТП-ХХ в виде таблетки без пружины
Зонд теплового потока предназначен для проведения измерений поверхностной плотности теплового потока по ГОСТ 25380-92.
Зонд теплового потока в виде «таблетки» без пружины на гибком кабеле ПТП-ХХ выпускается в следующих модификациях (в зависимости от диапазона измерения плотности теплового потока):
- ПТП-0,25: от 10 до 250 Вт/м2;
- ПТП-0,5: от 10 до 500 Вт/м2;
- ПТП-2,0: от 10 до 2000 Вт/м2;
- ПТП-9,9: от 10 до 9999 Вт/м2.
Коэффициент эффективной теплопроводности K : 0,5 Вт/м.
Температура измеряемой поверхности: от -60 до +80°C.
Диаметр измерительной части зонда, не более: 40 мм .
Толщина измерительной части зонда (не более) : 2 мм.
Зонды измерения температуры потока для ИПП-2
Тип щупа | Диапазон измерения | Внешний вид |
1. TXA-D-L погружной зонд для измерения температуры |
от -40 до +250°С | |
2. ТПП-D-L погружной зонд для измерения температуры |
от -50 до +150°С | |
2. ТХАП-D-L зонд для измерения температуры поверхности |
от -40 до +250°С | |
3. ТXA-A-D-LЦ для измерения температуры цилиндрической поверхности Габаритные размеры (по умолчанию): - D (диаметр) - 4 мм; - L (длина «металлического штыря»): 180 мм; - ширина ленты - 6 мм. |
от -40 до +450°С |
|
4. ТXK-A-D-LЦ для измерения температуры цилиндрической поверхности |
от -40 до +250°С | |
5. ТХК-A-D-L измерительный зонд температуры штыревого типа |
от -40 до +250°С | |
6. ТХA-A-D-L измерительный зонд температуры штыревого типа |
от -40 до +450 °С |
Комплект поставки измерителя плотности теплового потока ИПП-2
Наименование | Количество |
1. Измеритель плотности теплового потока ИПП-2 ТФАП.405126.003 | 1 шт. |
2. Зонд для измерения плотности теплового потока (вариант определяется при заказе): - ПТП-0.25 в виде таблетки, без пружины (от 10 до 250 Вт/м2) - ПТП-0.25П прижимного типа, с пружиной (от 10 до 250 Вт/м2) - ПТП-0.5 в виде таблетки, без пружины (от 10 до 500 Вт/м2) - ПТП-0.5П прижимного типа, с пружиной (от 10 до 500 Вт/м2) - ПТП-2.0 в виде таблетки, без пружины (от 10 до 2000 Вт/м2) - ПТП-2.0П прижимного типа, с пружиной (от 10 до 2000 Вт/м2) - ПТП-9.9 в виде таблетки, без пружины (от 10 до 9999 Вт/м2) - ПТП-9.9 П прижимного типа, с пружиной (от 10 до 9999 Вт/м2) |
1 шт. |
3. Зонд для измерения температуры (вариант определяется при заказе): - ТХК-A-D-L зонд температуры штыревого типа (от -40 до +250°С) - ТХA-A-D-L зонд температуры штыревого типа (от -40 до +450°С) - ТХA-D-L погружной зонд (от -40 до +250°С) - ТХAП-D-L зонд для измерения температуры поверхности (от -40 до +250°С) - ТПП-D-L погружной зонд для измерения температуры (от -50 до +150°С) |
1 шт. |
4. Сетевой адаптер | 1 шт. |
5. Паспорт на зонд плотности теплового потока | 1 экз. |
6. Паспорт на преобразователи термоэлектрические (температурные зонды) | 1 экз. |
7. Руководство по эксплуатации и паспорт | 1 экз. |
Дополнительно, по спец. заказу, поставляются: | |
8. Зонд для измерения температуры цилиндрической поверхности: - ТXK-A-D-LЦ (диапазон измерения от -40 до +250°С) - ТXA-A-D-LЦ (диапазон измерения от -40 до +450°С) |
1 шт. |
9. Кабель для подключения к персональному компьютеру ТФАП.685621.028 | 1 шт. |
10. Программное обеспечение | 1 шт. |
11. Свидетельство о калибровке |
