ИГС "Бином-В" - индивидуальный газосигнализатор со встроенным индикатором на углеводороды
Назначение газосигнализатора Бином-В
Газоанализатор Бином-В предназначен для периодического измерения концентрации суммы углеводородов CxHy в воздухе рабочей зоны.
Индивидуальные газосигнализаторы Бином-В предназначены для обеспечения персональной безопасности работников предприятий, производственные процессы которых связаны с возможностью выброса в атмосферу горючих или токсичных газов, а также недостатка или избытка кислорода.
Область применения газосигнализаторов Бином-В: промышленные зоны предприятий, рабочие места, и другие помещения, где недостаток кислорода и наличие горючих и токсичных газов представляют угрозу здоровья персонала или имеется опасность взрыва.
В газоанализаторе Бином-В используется сенсор на сумму углеводородов термокаталитический CH-A3 (Alpha Sense, Великобритания), полупроводниковый MSGS-3002 CH 56mW (MICROSENS SA Швейцария) или оптический.
Принцип действия газосигнализатора БИНОМ-В
Принцип действия схемы контроля концентраций углеводородов (СхНу) газоанализатора Бином-В основан на изменении сопротивления полупроводникового/оптического/термокаталитического сенсора в зависимости от концентрации газа. Схема отслеживает изменение сопротивления чувствительного элемента и преобразует его в напряжение, пропорциональное концентрации газа. Возможно применение оптического сенсора.
Цифровая трехразрядная матрица газосигнализатора Бином-В показывает концентрацию суммы углеводородов в % об., а также информацию о превышении заданных порогов (миганием десятичной точки между цифрами).

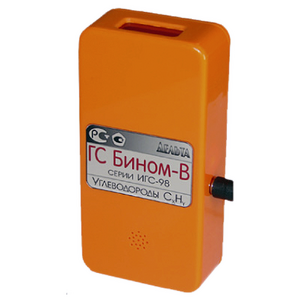

Конструктивно индивидуальный газоанализатор Бином-В выполнен в едином плоском пластмассовом корпусе. На левой боковой стенке расположены выходное отверстие сигнального акустического извещателя и кнопка включения/выключения прибора. На правой боковой стенке расположен разъем для зарядки аккумулятора. На верхней стенке Бином-В расположен цифровой индикатор. На задней крышке установлена клипса для крепления газоанализатора к одежде. На лицевой стенке газосигнализатора расположено отверстие для доступа воздуха к газочувствительному сенсору.
итание газоанализатора Бином-В осуществляется от встроенного источника постоянного тока (аккумулятора 3,6 В), обеспечивающего непрерывную работу прибора в течение времени, которое зависит от типа сенсора, указанного в паспорте. Зарядка осуществляется от блока питания 12V, мощностью не менее 6W. Во время зарядки на правой боковой стенке, рядом с разъемом питания светит красный светодиод. По окончании зарядки он гаснет. Максимальное время зарядки не более 90 минут. Зарядное устройство входит в комплект газосигнализатора Бином-В.
Порядок работы газосигнализатора Бином-В
1. Включение газосигнализатора БИНОМ-В производится двукратным (с интервалом около 0,5 с) нажатием на кнопку на левой боковой стенке газосигнализатора, при этом загорается точка на цифровом индикаторе и подаётся короткий звуковой сигнал. Через 5-10 с в зависимости от типа сенсора появляется первое показание цифрового индикатора на время около 0,3 с и в дальнейшем обновляется периодически каждые 5 с.
Примечание: если после включения питания слышен прерывистый звуковой сигнал с периодом около 1 с и он не прекращается после появления первого показания, следует произвести подзарядку аккумулятора с помощью зарядного устройства.
2. Включение газосигнализатора с автокалибровкой (если эта функция указана в паспорте) должно производиться только в заведомо чистой атмосфере с нормальным содержанием кислорода и отсутствием контролируемого газа с последующим внесением включенного прибора в зону контроля.
ВНИМАНИЕ! Недопустимо включение газосигнализатора с автокалибровкой в загазованной или с ненормальным содержанием кислорода атмосфере.
3. При превышении показанием индикатора установленного порога начинает мигать десятичная точка на индикаторе и звучит прерывистый звуковой сигнал. Если порогов два, при превышении второго порога частота звуковой сигнализации увеличивается. При снижении показаний ниже порогов сигнализация прекращается.
4. Выключение газосигнализатора Бином-В, как и включение, производится двукратным (с интервалом около 0,5 с) нажатием на кнопку, при этом подаётся короткий звуковой сигнал, и индикатор гаснет.
5. Для зарядки аккумулятора прилагаемое зарядное устройство (сетевой адаптер) включается в розетку 220 В и его штекер вставляется в гнездо зарядки на боковой стенке газосигнализатора. При этом внутри корпуса газосигнализатора загорается красный светодиод (свечение видно через стенку). При сильной разрядке аккумулятора светодиод вначале мигает, затем горит непрерывно. После окончания зарядки светодиод гаснет. В приборе находится автоматическое зарядное устройство, не боящееся перезаряда и отключающее питание при завершении процесса. Заряжать аккумулятор можно при любом уровне разряда батареи.
