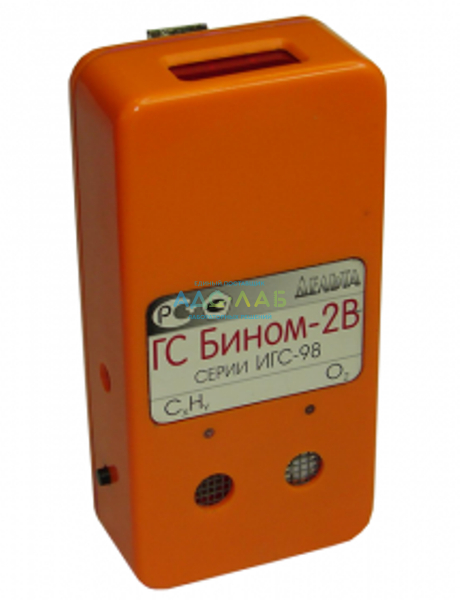

ИГС "Бином-2В" - индивидуальный газосигнализатор с электрохимическим и оптическим сенсорами
Газосигнализатор Бином-2В предназначен для периодического одновременного двухканального контроля концентраций в атмосфере рабочей зоны. С измерением численных значений концентраций указанных газов, световой и звуковой сигнализацией о превышении заданных пороговых уровней.
Газоанализатор БИНОМ-2В содержит два газочувствительных сенсора, преобразующих концентрацию соответствующего газа в электрический ток, и измерительный усилитель, выходное напряжение или выходной ток которого пропорциональны концентрации газа.
Область применения газосигнализатора Бином-2В - промышленные зоны предприятий, рабочие места, и другие помещения, где недостаток кислорода и наличие горючих и токсичных газов представляют угрозу здоровья персонала или имеется опасность взрыва.
В зависимости от типа установленных газочувствительных сенсоров газосигнализатор Бином-2В способен контролировать концентрацию двух газов, один из которых горючий газ, а второй - токсичный газ.
Базовые пороги сигнализации газосигнализатора Бином-2В основаны на общероссийских нормативных документах (см. приложение к РЭ) и для токсичных газов первый порог составляет один ПДК, а для горючих 20% НКПР. Возможна установка других порогов в пределах диапазона измерения (оговаривается при заказе).
Газосигнализатор Бином-2В на кислород (О2) при включении обеспечивает автокалибровку (автоматическую установку показаний нормальной концентрации 20,9%), поэтому включение прибора необходимо производить в атмосфере с заведомо нормальным содержанием О2.
Принцип действия газосигнализатора БИНОМ-2В
Принцип действия схемы контроля концентраций кислорода и токсичных газов основан на амперометрическом методе измерения, при котором электрохимический сенсор преобразует значение концентрации соответствующего газа в атмосфере в электрический сигнал, сила тока или напряжение которого пропорциональны величине концентрации. Нагрузкой каждого сенсора является усилитель с выходным напряжением, пропорциональным концентрации газа.
Принцип действия схемы контроля концентраций горючих газов основан на изменении сопротивления термокаталитического или полупроводникового сенсора в зависимости от концентрации газа в атмосфере. Схема отслеживает изменение сопротивления чувствительного элемента сенсора и преобразует его в напряжение, пропорциональное концентрации газа.
Принцип действия схемы с оптическим датчиком основан на преобразовании электрического сигнала от сенсора в нормированное напряжение, пропорциональное концентрации газа. Возможно применение оптического сенсора как на метан или углеводороды, так и на другие опасные газы (СО2 и др.).
Цифровая трехразрядная матрица показывает концентрацию по измеряемым газам: О2 (в % об.), горючие (в % об. или в г/м3) и токсичные (в мг/м3), а также информацию о превышении заданных порогов (миганием десятичной точки между цифрами). Концентрация по каждому газу поочередно индицируется на цифровом индикаторе.
Схема сигнализации Бином-2В обеспечивает звуковую (сирена) и световую (красные светодиоды) сигнализацию при выходе концентрации контролируемого газа за допустимые пределы соответствующих установленных порогов, т. е. если:
- концентрация кислорода снижается ниже нижнего порога или (если верхний порог установлен) повышается выше верхнего порога;
или/и
- концентрация хотя бы одного из горючих и/или токсичных газов повышается выше соответствующего установленного порога.
Если концентрация контролируемого вещества в атмосфере достигает 1-го (нижнего) порога, включается прерывистая звуковая сигнализация и красный светодиод на лицевой панели, соответствующий данному газу начинает мигать. При достижении 2-го (верхнего) порога (если он установлен при изготовлении газосигнализатора) включается сигнализация с повышенной частотой мигания светодиода и тревожного звукового сигнала. При снижении концентрации ниже порогового уровня (для кислорода – при возврате в промежуток между верхним и нижним порогами) сигнализация выключается.
Питание газосигнализатора БИНОМ-2В осуществляется от встроенного источника постоянного тока (аккумулятора 3,6 В), обеспечивающего непрерывную работу прибора в течение времени, которое зависит от типа сенсора, указанного в паспорте. Зарядка осуществляется от блока питания 12V, мощностью не менее 6W. Во время зарядки на правой боковой стенке, рядом с разъемом питания светит красный светодиод. По окончании зарядки он гаснет. Максимальное время зарядки не более 90 минут. Зарядное устройство входит в комплект газосигнализатора Бином-2В.
Порядок работы газосигнализатора Бином-2В
1. Включение газосигнализатора Бином-2В производится двукратным (с интервалом около 0,5с) нажатием на кнопку на левой боковой стенке газосигнализатора, при этом загораются 2 точки на цифровом индикаторе и подаётся короткий звуковой сигнал высокого тона.
Примечание. Если после включения питания слышен прерывистый звуковой сигнал низкого тона без превышения порогов сигнализации, следует произвести подзарядку аккумулятора с помощью зарядного устройства.
2. Первое показание индикатора появляется через 15 - 20с. Затем, с интервалом 6-10с происходит поочередное измерение и индикация с каждого из 2х сенсоров. На индикаторе на 0,5с появляется сначала название газа (О2, СН, СН4, Н2S, CO или А - аммиак), затем также на 0,5с текущее значение этого газа, примерно через 2с - то же для второго газа, при этом положение точки соответствует масштабу измерения (разрядность) на цифровом индикаторе.
3. Включение газосигнализатора с автокалибровкой по кислороду или другому газу должно производиться только в заведомо чистой атмосфере с нормальным содержанием кислорода с последующим использованием включенного газосигнализатора в контрольной зоне.
4. Выключение Бином-2В, как и включение, производится двукратным (с интервалом около 0,5 с) нажатием на кнопку вкл/выкл, при этом подаётся короткий звуковой сигнал, и индикатор гаснет.
