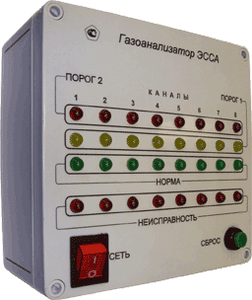

Газоанализатор'ЭССА"-2 канала (Cl2) исполнение БС

Стационарный газоанализатор ЭССА-Cl2/N (исп. БС/(И)/(Н)/(Р)) применяется для измерения содержания хлора (Cl₂) в воздухе рабочей зоны, управления внешними устройствами и сигнализации о превышении двух заданных уровней концентрации (ПОРОГ 1, ПОРОГ 2).

Устройство газоанализатора ЭССА-Cl2/N (исп. БС/(И)/(Н)/(Р))

Газоанализатор ЭССА-Cl2/N состоит из блока сигнализации (БС), который обеспечивает электрическое питание ИП, индикацию измеряемой концентрации, световую сигнализацию и выдачу управляющих релейных сигналов на вторичные исполнительные устройства и измерительных преобразователей (ИП), устанавливаемых в контролируемой зоне. Диапазон измерения газоанализатора определяется типом используемого ИП. Измерительный преобразователь соединяется с блоком сигнализации экранированным двужильным кабелем, образуя измерительный канал. Общее число ИП (N), соединяемых с БС, от 1 до 16.

В исполнении Р предусмотрена передача данных внешним устройствам и регистрация превышения пороговых значений по интерфейсу RS-232.

В состав исполнения Н входят блоки реле (БР), формирующие релейные сигналы для каждого измерительного канала. Один БР обеспечивает работу от 1 до 4 измерительных каналов. Для проверки работоспособности газоанализаторов на месте может использоваться генератор хлора ХЛОРОГЕН.

Краткое описание вспомогательных устройств (блока реле клапана БРК и пульта сигнализации) для газоанализаторов ЭССА исполнение БС находится на странице описания стационарного газоанализатора ЭССА.

Функции стационарного газоанализатора ЭССА-Cl2/N (исп. БС/(И)/(Н)/(Р)):

- измерение массовой концентрации хлора (Cl₂) с помощью электрохимического сенсора (Sixthsense), установленного в ИП;
- отдельная для каждого измерительного канала световая сигнализация превышения измеряемой концентрацией значений, заданных как пороги сигнализации;
- формирование общих для всех каналов управляющих релейных сигналов при превышении измеряемой концентрацией значений, заданных как пороги сигнализации;
- формирование независимых для каждого измерительного канала управляющих релейных сигналов при превышении измеряемой концентрацией значений, заданных как пороги сигнализации, для газоанализаторов исполнения Н;
- отдельная для каждого измерительного канала световая сигнализация неисправности измерительного канала (обрыв или замыкание измерительного кабеля, неисправность ИП);
- индикация текущих значений массовой концентрации хлора;
- регистрация по каждому измерительному каналу фактов превышения измеряемой концентрацией любого из порогов и передача данных внешним устройствам по интерфейсу RS-232 для газоанализаторов исполнения Р.

рограммное обеспечение ЭССА предназначено для связи газоанализаторов ЭССА исполнение БС/Р с компьютером и передачи на него информации с блока сигнализации (БС) газоанализатора.
Блок сигнализации подключается к компьютеру по интерфейсу RS-485 при помощи блока сопряжения с компьютером (БСК).

Функции программы:
- сбор и обработка поступающей от блока сигнализации информации с отображением на компьютере состояния каналов газоанализатора в виде стилизованных светодиодов: Выключен / Норма / Порог 1 / Порог 2 / Порог 3 / «Короткое замыкание», а также численного значения измеренной концентрации;
- запись на жёсткий диск данных по всем каналам с установленным темпом и фиксацией фактов превышений пороговых значений;
- отображение данных измерения по любому из каналов в виде графика за произвольный период времени;
- формирование Протокола событий за указанный временной интервал.

Модуль ЭССА-GSM/Ethernet предназначен для беспроводной связи газоанализаторов ЭССА исполнение БС/Р с Пользователем посредством передачи на его GSM терминал / терминалы (сотовый телефон / телефоны) sms-сообщений в случае превышения Порогов, установленных на газоанализаторе, а также обнаружении неисправности и / или для связи газоанализатора с внешним компьютером по линии Internet/Ethernet.

Модуль имеет следующие исполнения:
- исполнение 01 – для передачи данных по линии Internet/Ethernet;
- исполнение 02 – для передачи данных посредством sms-сообщений;
- исполнение 03 – для передачи данных по линии Internet/Ethernet и посредством sms-сообщений.

Для обеспечения передачи данных посредством sms-сообщений пользователь должен установить в модуль ЭССА-GSM (исполнение 02) и ЭССА-GSM/Ethernet (исполнение 03) сим-карту и оплачивать sms-сообщения. Модуль соединяется с блоком сигнализации газоанализатора по каналу RS-485.
Максимальное количество телефонов, на которые передаётся sms сообщение - 3. Первый и второй телефоны предназначены для общего оповещения, третий - для сервисной службы, на него приходят только сообщения о неисправности оборудования на объекте.

Порядок формирования sms-сообщений

Все измерительные преобразователи (ИП) одного типа (измеряющие один и тот же компонент), соединённые с данным блоком сигнализации, рассматриваются как один измерительный преобразователь. SMS сообщение о превышении пороговой концентрации для данного компонента формируется при превышении соответствующего Порога как минимум для одного измерительного преобразователя, соединённого с данным блоком сигнализации.

Соответствующее SMS сообщение формируется и отправляется по указанному телефону / телефонам в следующих случаях:
- при обнаружении неисправности как минимум в одном измерительного преобразователя, соединённом с данным блоком сигнализации;
- при обнаружении неисправности в блоке сигнализации;
- при превышении значения Порог 1 как минимум для одного измерительного преобразователя данного типа (для ИП кислорода – при снижении ниже значения Порог 1), соединённого с данным блоком сигнализации;
- при превышении значения Порог 2, Порог 3 как минимум для одного измерительного преобразователя данного типа, соединённого с данным БС;
- при снижении концентрации компонента ниже значения Порог 1 для всех блоком сигнализации данного типа, соединённых с данным блоком сигнализации (для ИП кислорода – при снижении ниже Порог 2 и повышении выше Порог 1).
В случае одновременного возникновения нескольких перечисленных событий соответствующие им Краткие описания будут переданы в одной SMS.

Технические характеристики газоанализатора ЭССА-Cl2/N (исп. БС/(И)/(Н)/(Р))
