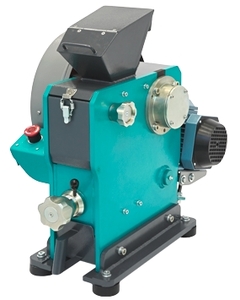

Дробилка щековая ЩД 6М (материал щек WC)
Сопряжение зубьев щек «зуб-впадина» обеспечивает высокую производительность дробления.
Фиксация основания быстросъемной серьгой обеспечивает удобство обслуживания дробилки. Смазка подвижных узлов через пресс-масленки. Устройство натяжения клиноременной передачи.
Крышка, запирающаяся латчером, снижает уровень пыления. Конфигурация загрузочного бункера исключает выброс материала. В задней части бункера выполнено отверстие для подключения системы пылеудаления.
Концевой мировыключатель исключает запуск без загрузочного бункера. Аварийная «Стоп-кнопка» для экстренной остановки работы. Все вращающиеся детали и узлы закрыты кожухами.
Применение упорной резьбы (взамен метрической) снижает вероятность заклинивания регулировочного узла. Шаг резьбы 3 мм позволяет быстро изменять зазор между щеками. Контргайка обеспечивает надежную фиксацию заданного зазора. В регулировочном узле предусмотрена шкала для удобства установки зазора между щеками.
Дополнительная комплектация проходной воронкой, приемной емкостью объемом 10 л и опорной тумбой.
Загрузочный бункер фиксируется на корпусе за счет латчеров. В корпусе предусмотрены окна в передней и задней стенках для очистки дробилки от пыли. Во время работы окна закрываются откидными крышками.
Подвижная и неподвижная щеки изготовлены из высокопрочного серого чугуна ЧХ16М2 и взаимозаменяемы. Футеровочные брони и клинья изготовлены из износостойкой стали 65Г. Возможно изготовление щек из карбида вольфрама WC, что повышает их ресурс в несколько раз и позволяет дробить более твердые материалы.
Размер загрузочного окна в зоне дробления, мм | 60х100 |
Крупность исходного материала, мм, не более* | 50 |
Твердость дробимого материала, не более | 8 ед. по Моосу** |
Диапазон регулировки разгрузочной щели, мм | 2-25 |
Размер частиц продукта дробления при минимальной щели, мм | 90%<2 |
Производительность, кг/ч, не более* | 200 |
Мощность электродвигателя, кВт | 1,1 |
Напряжение питания, 50 Гц, В | 380 |
Полный / полезный объем приемной емкости, л | 2,7/ 2 |
Габаритные размеры, мм (Длина х Ширина х Высота / Высота с опорной тумбой и приемной емкостью) | 645х370х585 / 1075 |
Масса / Масса с опорной тумбой и приемной емкостью, кг | 120 / 150 |
Материал щеки - чугун / сталь / карбид вольфрама | ЧХ16М2 / 110Г13Л / WC |
Модель пульта управления | МПУ3-02 |
