Анализатор АГП-01-2М
Переносной микроконтроллерный газортутный анализатор АГП-01-2М применяется для измерения в полевых и лабораторных условиях содержания ртути в атмосферном воздухе, воздухе рабочей зоны, почвенном воздухе, жидких пробах, горных породах и минеральном сырье.
Анализатор АГП-01-2М - микроконтроллерный вариант газортутных переносных анализаторов АГП-01 и АГП-01М, снятых с производства.
Область применения АГП-01-2М
Анализаторы АГП-01-2М могут быть использованы службами экологии, геологоразведки и санэпиднадзора (при использовании вспомогательных устройств) для измерений содержания ртути в воде, почвах, донных отложениях, осадках сточных вод, растениях, пищевых продуктах, продовольственном сырье, кормах и биологических материалах при наличии Методик Выполнения Измерений (МВИ), аттестованных в установленном порядке.
Особенности АГП-01-2М (после реализация программного управления):
- уменьшенная масса и габаритные размеры (по сравнению с АГП-01, АГП-01М);
- точность измерения не более 25 %;
- автоматизированный процесс измерения, обработки результата и индикации;
- вывод на индикатор массы (пг) или концентрации (×10-3 мкг/м3);
- хранение результатов измерения с последующим выводом на индикатор;
- дистанционный запуск процесса измерения;
- вывод информацию из памяти контроллера в персональный компьютер (ПК) для дальнейшей обработки;
- непрерывная проверка функционирования всех узлов анализатора и отображение результатов проверки на индикаторе;
- отображение хода процесса измерения на цифровом индикаторе;
- регистрация динамики измерения входной информации в процессе измерения.
Принцип действия и описание АГП-01-2М
Принцип действия газортутного анализатора основан на измерении величины поглощения света с длиной волны 253,7 нм атомами ртути. Для повышения чувствительности анализатора используется предварительное накопление ртути на золотом сорбенте путём прокачки анализируемой пробы воздуха через сорбент.

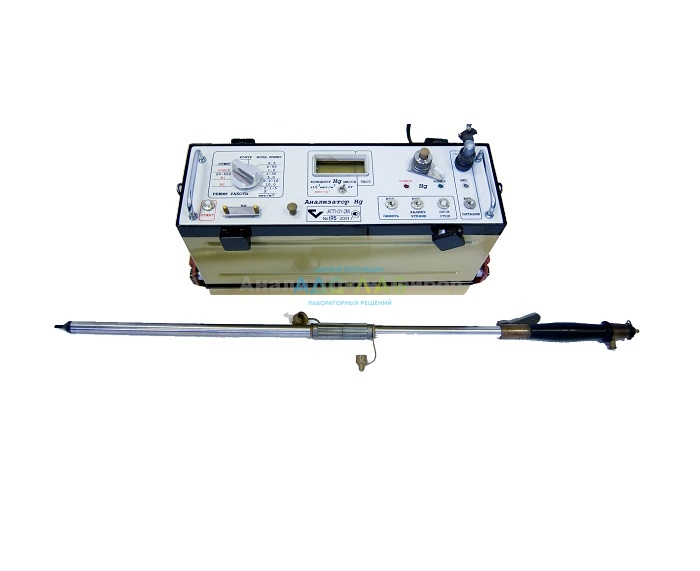

Анализатор выполнен в виде портативного переносного прибора с цифровой индикацией результатов измерений. Конструктивно представляет собой моноблок, включающий спектральную лампу, измерительную кювету, золотой сорбент, фотоприёмник, регистрирующий и газодинамический блоки, источник питания.
Режим работы В1 позволяет анализировать твёрдые приборы в виде порошка, которые помещаются в устройство возгонки ртути УВ-1. При нагреве пробы происходит выделение атомарной ртути, которая с током воздуха поступает в измерительную кювету.
Режим работы В2 позволяет анализировать жидкие пробы, которые после пробоподготовки помещаются в блок выделения ртути БВР.
Технические характеристики переносного газортутного анализатора АГП-01-2М
| Характеристики | Значения |
| Диапазон измерений массовой концентрации ртути в воздухе, мкг/м3 | от 0,1 до 50 |
| Предел допустимой относительной погрешности АГП-01-2М, % | ± 25 |
| Время непрерывной работы без подзарядки источников питания, ч, не менее | 8 |
| Время установления рабочего режима АГП-01-2М, мин, не более | 15 |
| Габаритные размеры блоков анализатора, мм, не более: | |
| - блок анализа и индикации | 398×186×144 |
| - блок питания аккумуляторный | 410×68×121 |
| - щуп поисковый | 810×100 |
| - источник питания сетевой с зарядным устройством | 50×395×120 |
| - воздухозаборник | 600×124 |
| - блок выделения ртути с расходными материалами | 383×265×95 |
| Масса блоков анализатора АГП-01-2М, кг, не более: | |
| - блок анализа и индикации | 5 |
| - блок питания аккумуляторный | 2,7 |
| - щуп поисковый | 0,5 |
| - источник питания сетевой с зарядным устройством | 1,85 |
| - воздухозаборник | 1,5 |
| - блок выделения ртути с расходными материалами | 4 |
| Потребляемая АГП01-2М мощность, В·А, не более | 5 |
| Напряжение питания, В | от 11 до 13,5 |
| Условия эксплуатации АГП-01-2М: | |
| - диапазон рабочих температур, °С | от 0 до +40 |
| - допустимая относительная влажность при температуре +30 °С, %, не более | 90 |
| - измерения не допускаются | при наличии органолептически ощущаемого дыма и паров органических растворителей, лаков, красок |
| Средний срок службы анализатора, лет, не менее | 5 |
| Средняя наработка на отказ, ч, не менее | 500 |
| Межповерочный интервал, лет | 1 |
