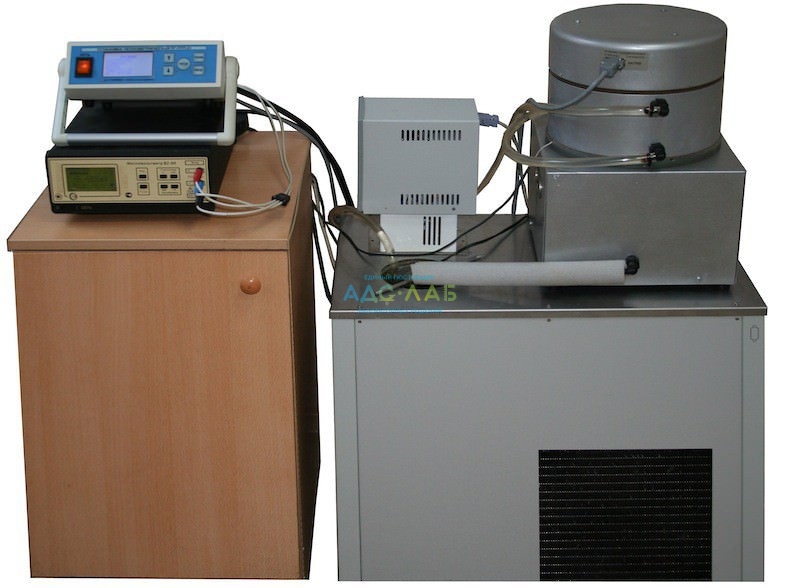

Установка теплометрическая РГ-ПТП.01
Утвержден тип средства измерения теплометрических установок РГ-ПТП.01
Внесен в Госреестр РФ под № 54149-13.
Установка предназначена для поверки (калибровки) датчиков и измерителей плотности теплового потока, работающих на принципе дополнительной (вспомогательной) стенки, методом прямых измерений теплового потока в условиях стационарного температурного режима.
Блок управления установки обеспечивает создание и автоматическое поддержание стационарного и равномерного теплового потока заданной плотности и его регистрацию через интервалы, установленные поверителем. Площадь рабочей зоны теплометрической камеры позволяет поверять одновременно до 18 датчиков теплового потока.
Получаемая в процессе испытаний информация автоматически архивируется, маркируется датой и временем испытания и передается на ПК с возможностью дальнейшего документирования и обработки.
Рабочие условия эксплуатации:
− температура окружающего воздуха (20 ± 3) °С;
− верхнее значение относительной влажности 80 %;
− диапазон атмосферного давления от 84,0 до 106,7 кПа.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование характеристик | РГ-ПТП.01 | |
| Цена, рублей (НДС не облагается) | 920 000 | |
| Диапазон задаваемой поверхностной плотности теплового потока в теплометрической камере, Вт/м2 | от 10 до 1000 | |
| Пределы допускаемой относительной погрешности измерения плотности установленного теплового потока в рабочей зоне теплометрической камеры, %, не более | ± 3 | |
| Номинальные значения коэффициентов преобразования датчиков теплового потока, входящих в состав установки, Вт/(м2?мВ), не более | 50 | |
| Допускаемое отклонение действительного значения установившегося теплового потока от заданного номинального значения, %, не более | ± 10 | |
| Погрешность определения действительного значения коэффициента преобразования датчиков теплового потока, % не более | ± 1 | |
| Температура тепловоспринимающей поверхности холодильника, °С | 20 ± 2 | |
| Радиус рабочей зоны в объеме теплометрической камеры, мм, не более | 75 | |
| Потребляемая мощность установки, В·А, не более | 200 | |
| Габаритные размеры, мм, не более: | ||
| – блока управления | 235×230×100 | |
| – теплометрического блока | ∅270×315 | |
| – датчика теплового потока | ∅27×2 | |
| Масса, кг, не более: | ||
| – блока управления | 2,8 | |
| – теплометрического блока | 9,3 | |
КОМПЛЕКТ ПОСТАВКИ
Блок управления, теплометрический блок, датчики теплового потока (2 шт), сетевой кабель, кабель управления (4 шт), гибкий шланг (2 шт), комплект накладок из силиконовой резины, руководство по эксплуатации, паспорт, методика поверки, упаковка.
По спецзаказу: блок охлаждения (термостат), кабель связи с ПК, CD с программным обеспечением.
Гарантия 18 месяцев
Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.
